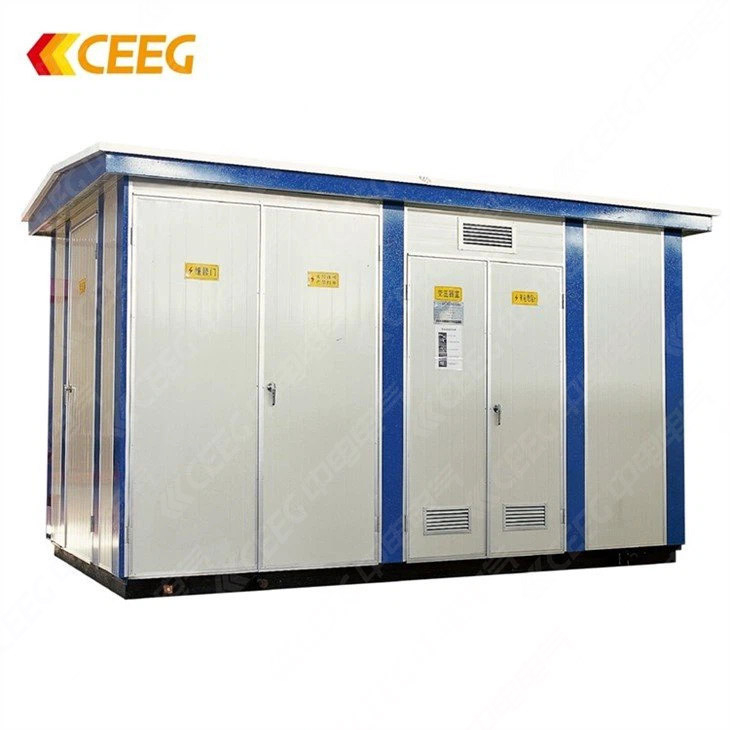

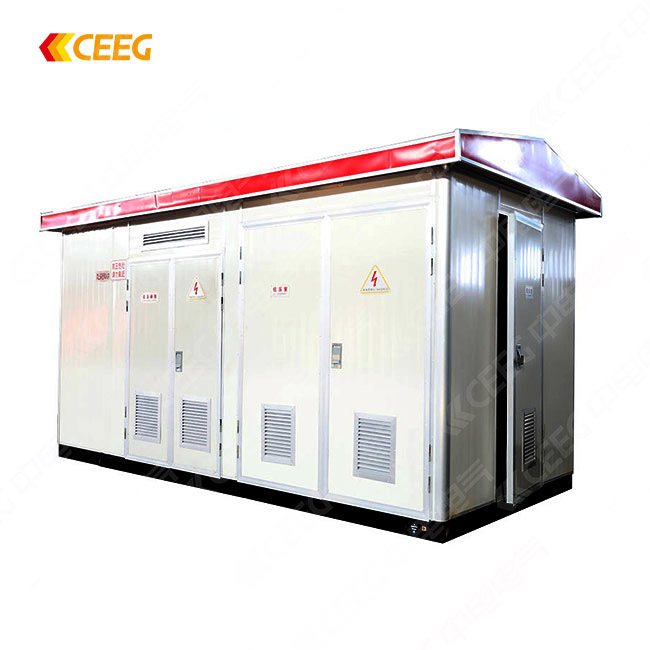

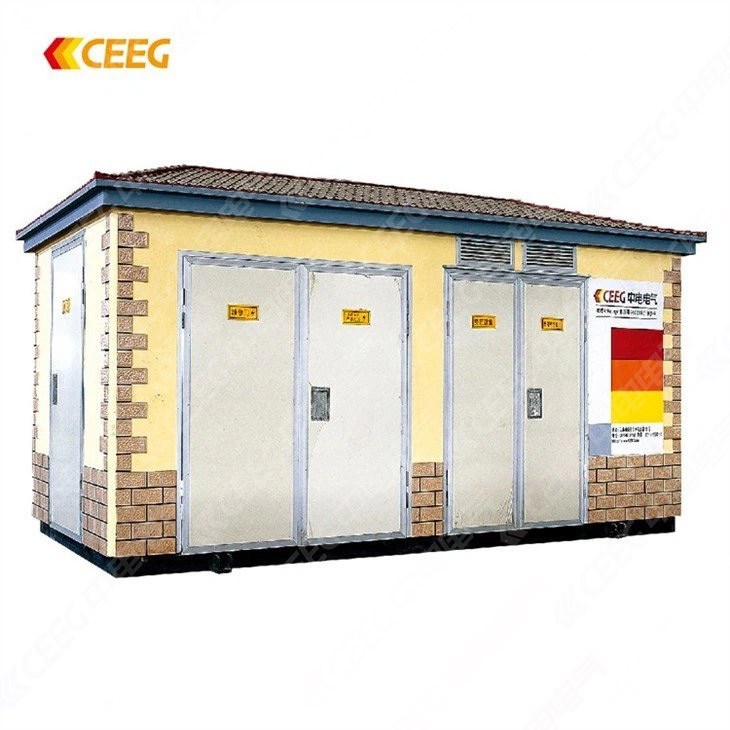

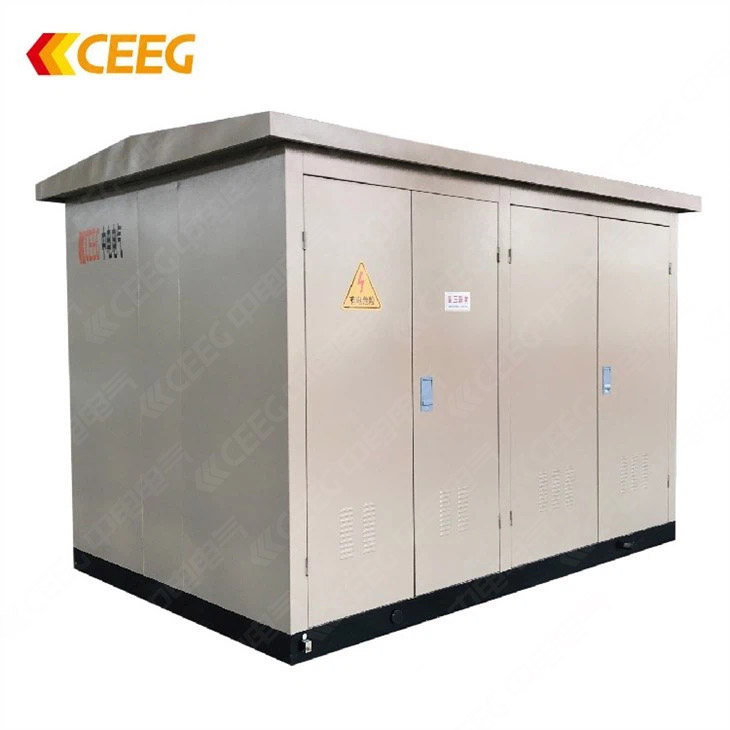

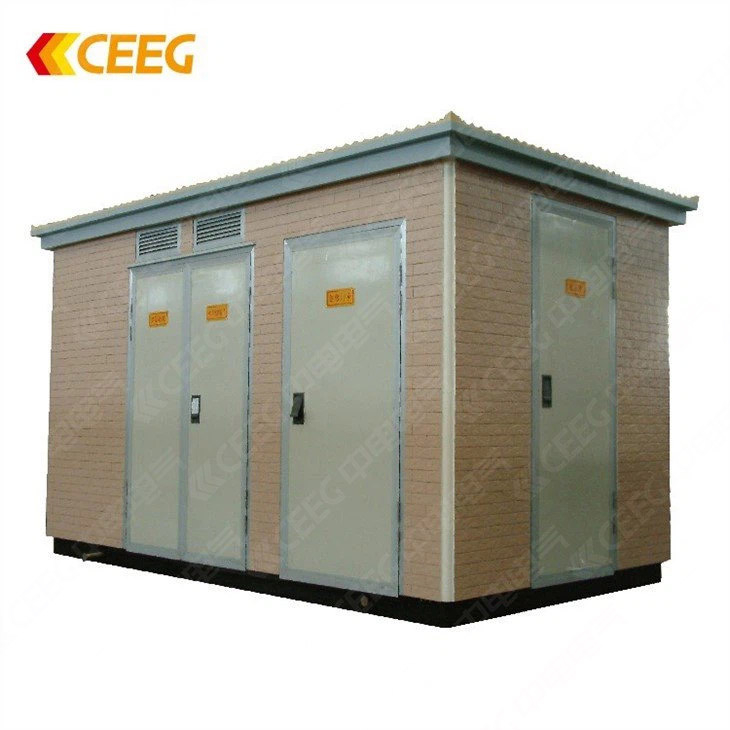

Kompaktowa podstacja CEEG integruje rozdzielnicy wysokiego napięcia, transformatora dystrybucji i rozdzielnicę niskiego napięcia, odpowiedni zarówno do użytku wewnętrznego, jak i zewnętrznego. Podstacja pakowana ma silną integrację, niewielki ślad, niski inwestycja oraz łatwa instalacja i konserwacja. Napięcia znamionowe: 6KV, 10KV, 35KV. Oceny ochrony obudowy: IP54, IP33, z niestandardowymi rozwiązaniami dostępnymi dla specjalnych wymagań.
Doskonała wydajność produkcyjna: Rama jest pokryta specjalną warstwą farby. Projekt wewnętrzny obejmuje zabezpieczenia, aby zapobiec:
Nieprawidłowe działanie wyłączników.
Przełączanie izolatorów pod obciążeniem.
Podłączanie (zamykanie) przewodów uziemiających (przełączniki uziemienia) podczas energii.
Wyłączniki zamykające za pomocą przewodów uziemiających (przełączniki uziemienia) na miejscu.
Przypadkowe wejście do przedziałów na żywo.
Wykorzystuje technologię Schneider BIOSCO o modułowej strukturze, co ułatwia instalację i obsługę.
Przyśpiewany ze stali konstrukcyjnej, zapewniając doskonałą wytrzymałość mechaniczną i dobrze traktowaną powierzchnię dla silnej odporności na pogodę.
Zaawansowana kontrola środowiska: Pokoje transformatora i niskiego napięcia są wyposażone w automatyczne urządzenia kontroli temperatury, zapewniając regulację temperatury i wydajną wentylację.
Górna warstwa izolacyjna zapobiega kondensacji spowodowanej szybkimi zmianami temperatury, a wokół obudowy można dodać dodatkowe warstwy izolacji.
Inteligentne operacje: zawiera inteligentną obsługę i konserwację, z inteligentnym gromadzeniem i analizą danych na rozdzielnicy HV i LV i transformatorze.
Projektowanie i dostosowywanie: atrakcyjny projekt, dostosowywanie i oferuje szeroki wybór. Struktura wewnętrzna dostępna w kształtach 'h ' i 't ', z opcjami zarówno układów korytarza, jak i niekrocznych.
Struktura obudowy:
Komora wysokiego napięcia:
Pierwotna komora wysokiego napięcia mieści główną jednostkę pierścienia o wysokim napięciu. Przełączniki wysokiego napięcia obsługują przełączniki obciążenia sześciokołorku siarki i wyłączniki próżniowe. Szafka wysokiego napięcia chroni transformator przed zwarciami, przeciążeniami i nie tylko.
Komora transformatora:
Trójfazowa komora transformatora pomieści zanurzone transformatory typu suchego lub cieczowego (oleju). Obudowa jest wyposażona w wyrafinowany system wentylacji z regulowanymi ustawieniami temperatury. Transformatory są wyposażone w bariery przestrzeni na żywo, aby zapobiec przypadkowemu kontaktowi podczas obserwacji.
Komora o niskim napięciu:
Wtórna komora niskiego napięcia występuje w dwóch formach montażowych: z korytarzem lub bez. Może domowe szafki do pomiaru, główne szafki przychodzące, wychodzące szafki, szafki kondensatorów i szafki blokujące (dla podwójnych transformatorów), zapewniając kompleksową funkcjonalność rozdzielnic o niskim napięciu. Pojemność reaktywna rekompensata zasilania zasadniczo waha się od 15% do 30% pojemności transformatora.
Środowisko operacyjne
Temperatura otoczenia: -25 ° C do 40 ° C
Wysokość: nieprzekraczanie 1000 metrów
Wilgotność względna: nieprzekraczanie 90% w 25 ° C, z krótkoterminowymi pikami do 100%
Warunki instalacji: odpowiednie do lokalizacji bez pożaru, zagrożeń wybuchowych, korozji chemicznej lub silnych wibracji
