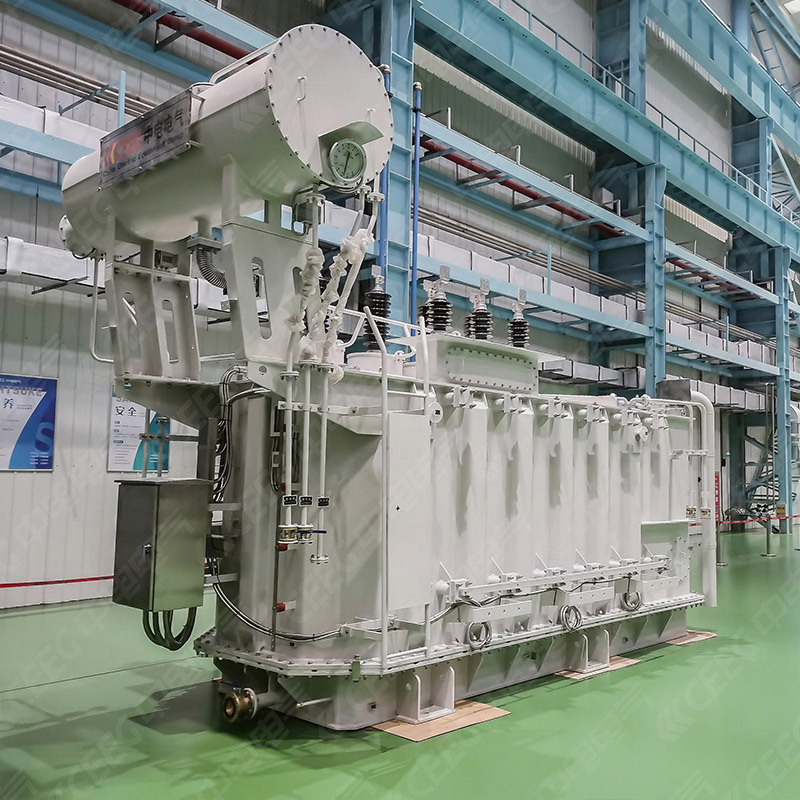

بنیادی پیرامیٹر
پرائمری وولٹیج: 35KV-38.5KV
ریٹیڈ گنجائش: 50KVA-75000KVA
مرحلہ: تین فیز
سمیٹنے کی قسم: ملٹی ونڈنگ ٹرانسفارمر
ویکٹر گروپ: YYN0/YD11/YND11
ماڈل دستیاب: S11 ، S11 ، S12 ، S18 ، S22 ، S22
خصوصیات
کی : ٹرانسفارمر کور اعلی معیار ، اعلی پارگمیتا سے سرد رولڈ سلیکن اسٹیل کی چادروں سے بنے ہیں ، جس میں طول بلد اور ٹرانسورس کاٹنے دونوں کے لئے سوئس مکمل طور پر خودکار کور اسٹیکنگ مشین کا استعمال کرتے ہوئے عمل کیا جاتا ہے۔ ملٹی اسٹیج ، مکمل طور پر اسکیڈ جوڑوں کو خود بخود سجا دیا جاتا ہے ، اور انٹیگریٹڈ کمپریشن اور پی ای ٹی بینڈنگ تکنیکوں کا استعمال کرتے ہوئے کور محفوظ ہوجاتا ہے۔ یہ اقدامات ٹرانسفارمر میں نون بوجھ کے نقصان اور نو بوجھ کے موجودہ کو مؤثر طریقے سے کم کرتے ہیں۔
کم شور: تیل سے متاثرہ ، خود ٹھنڈا ٹرانسفارمرز میں شور بنیادی طور پر کور سے برقی مقناطیسی شور کی وجہ سے ہوتا ہے۔ شور کی سطح کو کم کرنے کے ل we ، ہم مندرجہ ذیل حکمت عملیوں کو استعمال کرتے ہیں:
کم مقناطیسی بہاؤ کثافت ڈیزائن
اعلی معیار کے ، اعلی تعی .ن سلیکن اسٹیل شیٹس
سوئس خودکار اسٹیکنگ مشین کے ذریعہ کنٹرول شدہ صحت سے متعلق کور اسٹیکنگ
قابل اعتماد کلیمپنگ اور تناؤ کی تکنیک
خصوصی کمپن ڈیمپنگ اقدامات
تیل کا کوئی رساو نہیں: تیل کنزرویٹر عام آپریشن کے دوران تیل کی رساو کو یقینی بنانے کے ل positive مثبت اور منفی دباؤ لیک ٹیسٹ سے گزرتا ہے۔ اجزاء ایک فلانجڈ نالی ڈھانچے کا استعمال کرتے ہوئے انسٹال کیے جاتے ہیں ، جس میں تمام مہروں کے ساتھ اعلی معیار سے بنے تمام مہریں ، تیل کے سیپج کو روکنے کے لئے ایک ٹکڑا مولڈ ایکریلک ربڑ کے ساتھ۔
مضبوط شارٹ سرکٹ مزاحمت: اس بات کو یقینی بنانے کے لئے کہ ٹرانسفارمر تھرمل یا مکینیکل نقصان کے بغیر شارٹ سرکٹ دھاروں کا مقابلہ کرسکتا ہے ، ہم ڈیزائن اور مینوفیکچرنگ کے دوران درج ذیل اقدامات کو شامل کرتے ہیں:
نیم سخت تانبے کی تاروں کا استعمال کرتے ہوئے ، ٹرانسفارمر کنڈلی کے لئے درست امپیر ٹرن ٹرن بیلنسنگ حساب
زیادہ سے زیادہ شارٹ سرکٹ مکینیکل قوتوں کے لئے حفاظت کی ضروریات کو پورا کرنے کے لئے کور کلیمپنگ اجزاء کے لئے طاقت اور سختی کے حساب کتابیں
اعلی کثافت والے ہارڈ بورڈ سے بنے ہوئے سمیٹنے والے بلاکس کی کمپریشن
عین مطابق اسمبلی اور مضبوط شارٹ سرکٹ مزاحمت کو یقینی بنانے کے لئے انٹیگریٹڈ سمیٹنگ اسمبلی اور کمپریشن
ہماری بنیادی سات سطح کا درجہ حرارت کنٹرول ٹکنالوجی
ہم مختلف حالتوں کے ذریعے زیادہ سے زیادہ کارکردگی اور وشوسنییتا کو یقینی بناتے ہیں۔ موصلیت کے مواد ، مائع بہاؤ سرکٹس ، اوورلوڈ پروٹیکشن ، آئرن کور ، مہر ، اجزاء اور مختصر سرکٹس کا اعلی درجہ حرارت کنٹرول۔
اعلی درجہ حرارت مزاحم ہائبرڈ موصلیت کا نظام
کنڈلی موصلیت اعلی درجہ حرارت سے بچنے والے موصلیت کا کاغذ استعمال کرتی ہے ، جبکہ کم درجہ حرارت والے علاقوں میں کم درجہ حرارت کے گتانک کے ساتھ موصلیت کا مواد استعمال ہوتا ہے۔ اس کے نتیجے میں کم شور ، لمبی عمر ، مضبوط اوورلوڈ صلاحیت ، اعلی درجہ حرارت پر ایک اعلی بوجھ عنصر ، اور بحالی سے پاک آپریشن ہوتا ہے۔
محفوظ اور قابل اعتماد کارکردگی
30 سالہ عمر کے ساتھ ، ہمارے ٹرانسفارمر اپنی عمر میں سمجھوتہ کیے بغیر 40 ° C+ پر محفوظ طریقے سے کام کرتے ہیں۔ وہ درجہ بندی کی گنجائش کے مقابلے میں 20 ٪ پر چل رہا ہے ، جو چوٹی کے بوجھ کی مدت کے دوران قابل اعتماد بجلی کی فراہمی کو یقینی بنانے کے لئے ایک مضبوط حل فراہم کرتے ہیں۔

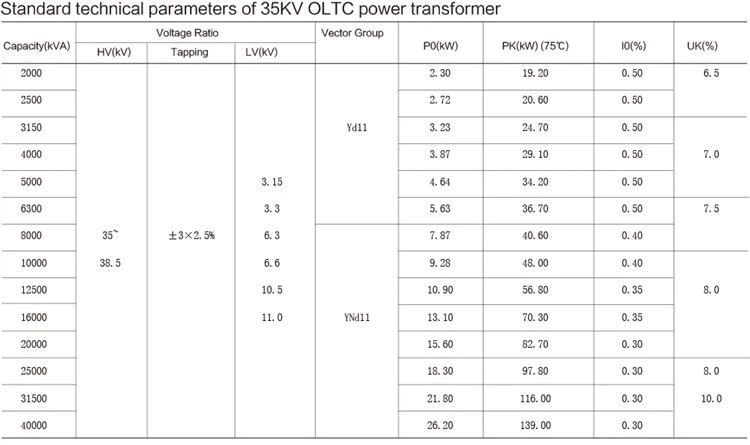

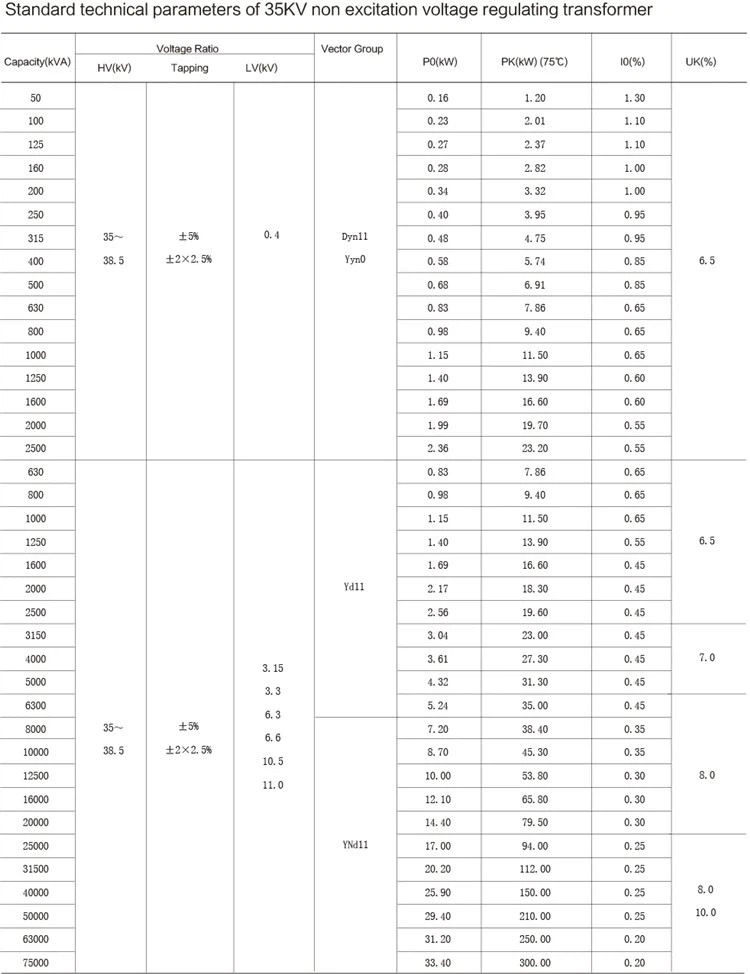

تکنیکی جدول

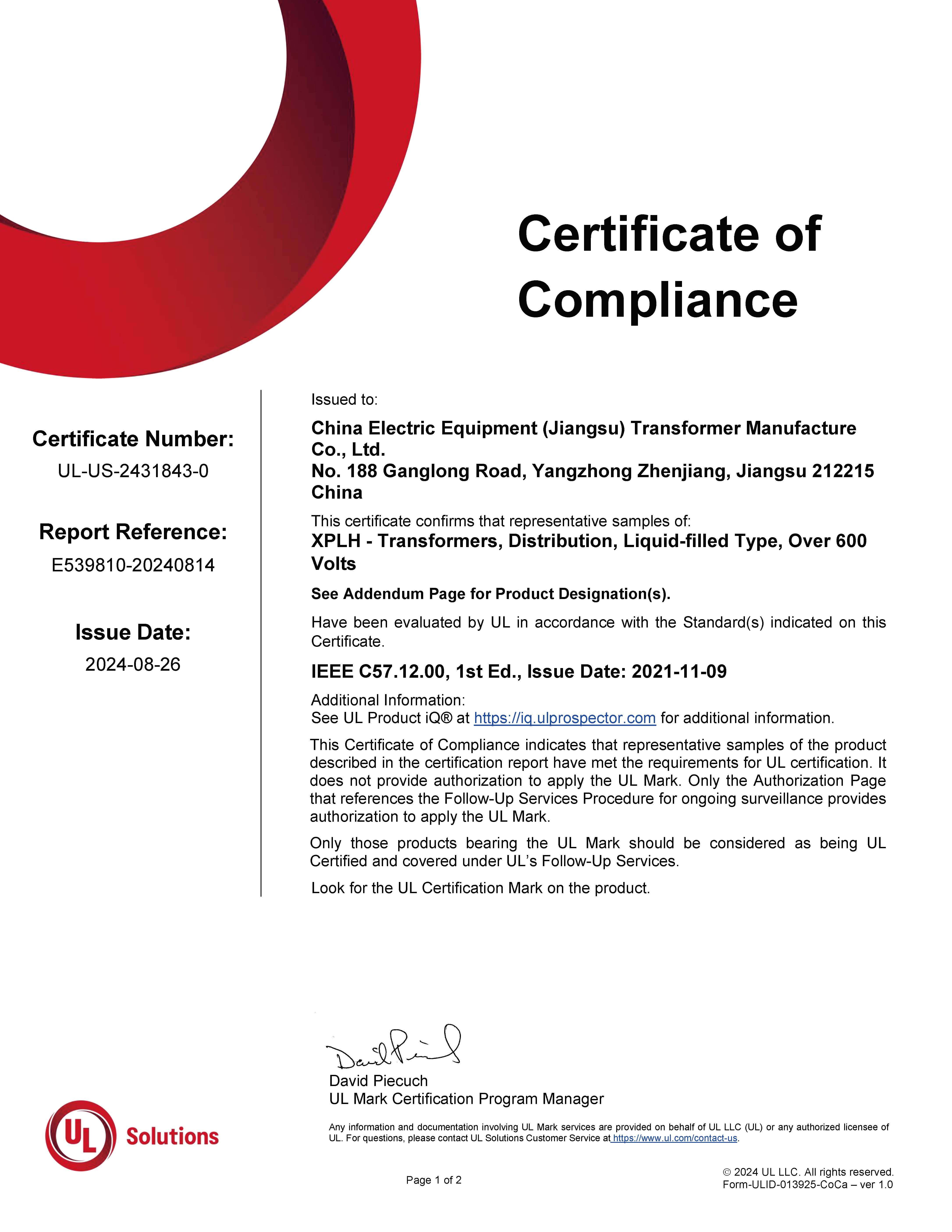

UL-US

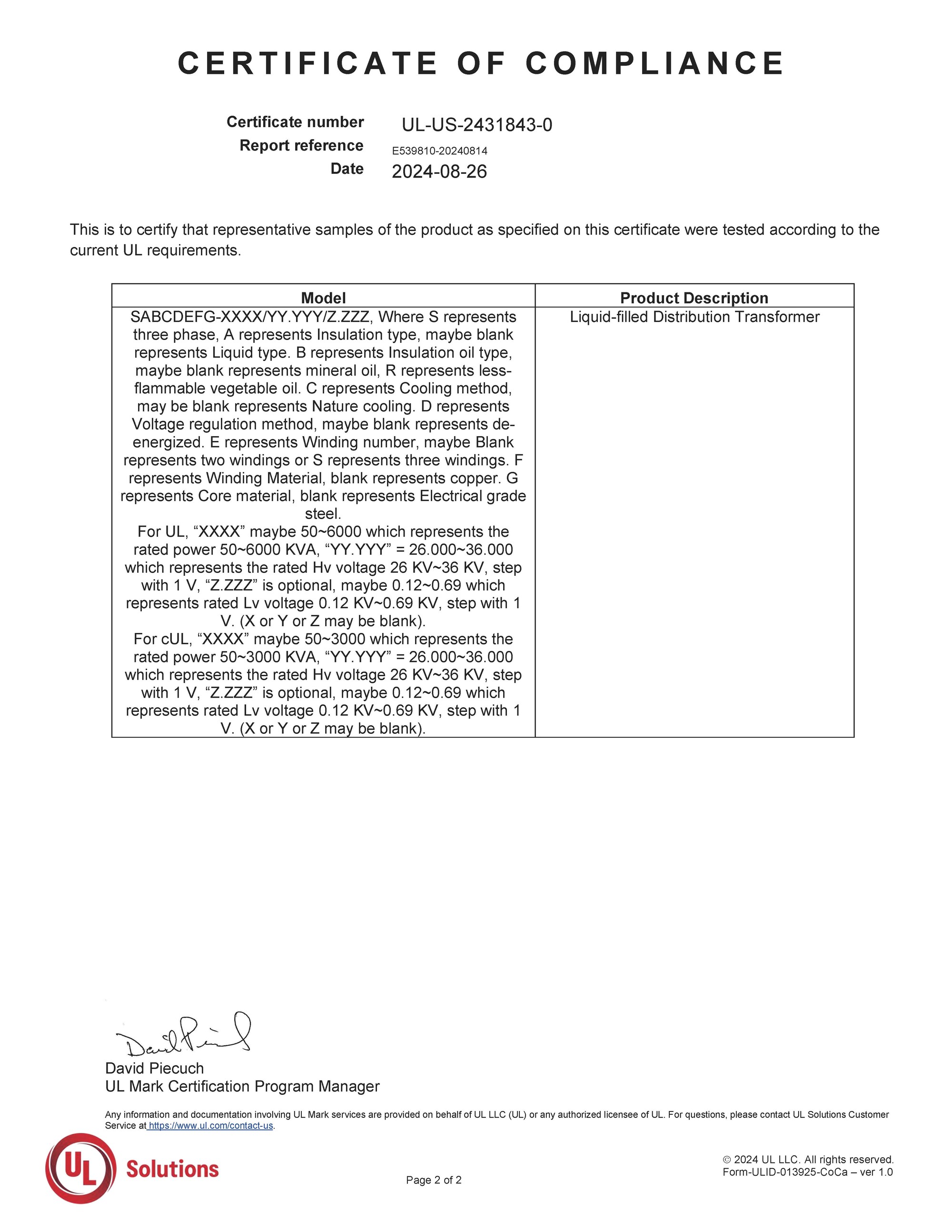

UL-US

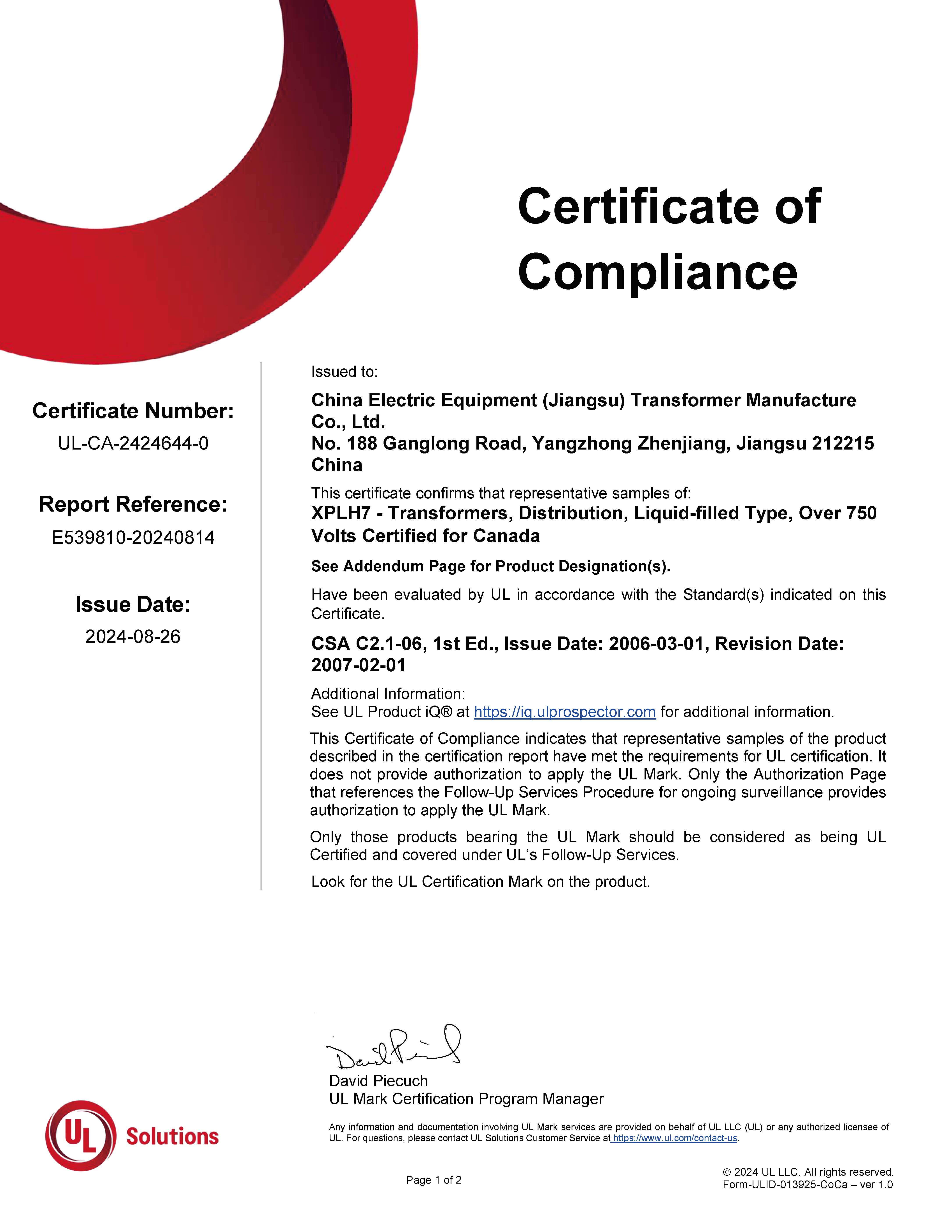

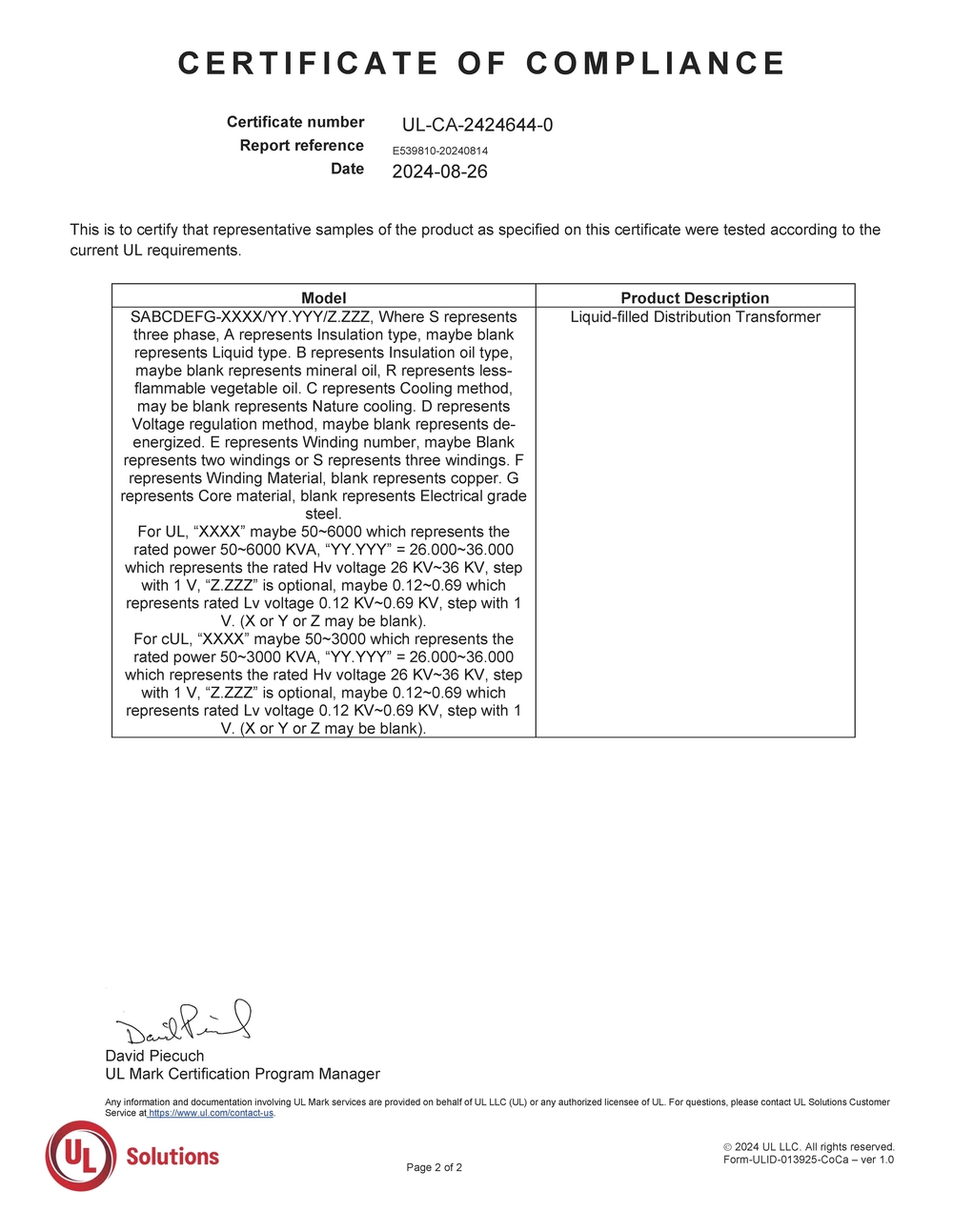

UL-CAN

UL-CAN
